• Publikationen
  - - - - - - - - - - - - - - - - - - - - - - - -
• Projekte
  ► Labormobil
  ► Denkmalpflege
  ► Baustoffforschung
  - - - - - - - - - - - - - - - - - - - - - - - -
• Beobachtungen
  - - - - - - - - - - - - - - - - - - - - - - - -
• Prof. Rochus Blaschke
  - - - - - - - - - - - - - - - - - - - - - - - -
• Linkliste

Schlossorangerie Schwerin: Schadensanalyse und Therapieversuche im Nutzungsklima an Putzen und Terrakotta-Wandelementen im Medaillonsaal

gefördert durch das Bundesministerium für Bildung und Forschung (BMBF)
Förderkennzeichen: BAU 5034 C, abgeschlossen: 1997

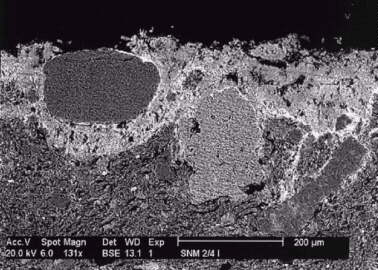

REM-Aufnahme eine Querschnitts durch eine Terrakotta- Reliefplatte im Oberflächenbereich. Die Gipsbildung (helle Bereiche) führt zur Veränderung am den Plattenoberflächen sowie zu Schädigungen des Terrakottagefüges im Oberflächennahen Bereich. [REM-RE-Aufnahme]

Das aufgehende Mauerwerk der Orangerie und die darin integrierten Terrakottaplatten waren durch ein kompliziertes Salzgemisch sowie alte, teils stark wasserdampfdiffusionshemmende Anstriche belastet. Erschwerend kamen die signifikant unterschiedliche Situation in den Wänden der Orangerie hinzu. An der seeseitigen Fensterfront traten neben Gips bereichsweise erhebliche Mengen Alkali-Sulfate der Thenardit-Kieserit-Gruppe sowie Alkali-Erdalkali-Sulfate der Polyhalit-Kainit-Gruppe auf. An der gegenüberliegenden Innenwand waren die leicht löslichen Salze praktisch zu vernachlässigen, hier lag im wesentlichen eine Gipsbelastung vor.
Angesichts der hohen kunsthistorischen Stellung der Terrakotta-Reliefplatten mit Porträtdarstellungen und der vorgesehenen Nutzung der Orangerie als Speisesaal war eine Erforschung des Kristallisations- und Schädigungsvorgänge notwendig. Der Einfluss der Anstriche auf die Schadensentwicklung sowie Konsequenzen einer Anstrichentfernung. Im Vorfeld der Errichtung einer Klimakammer wurden mikroskopische Gefügeuntersuchungen zum Ausgangszustand der Terrakotten durchgeführt. Weiterhin wurden zu verschiedenen Zeitpunkten Kryo-REM-Untersuchungen zur Kristallisation der komplexen Salzlösung unter Bauwerksbedingungen durchgeführt. Hierbei hat sich eine signifikante Abhängigkeit der kristallisierenden Phasen von den jeweils herrschenden Temperatur- und Feuchtebedingungen ergeben. Im klimatisierten, konstanten Raumklima war eine kontinuierliche Zunahme der Ausblühungen festzustellen.
